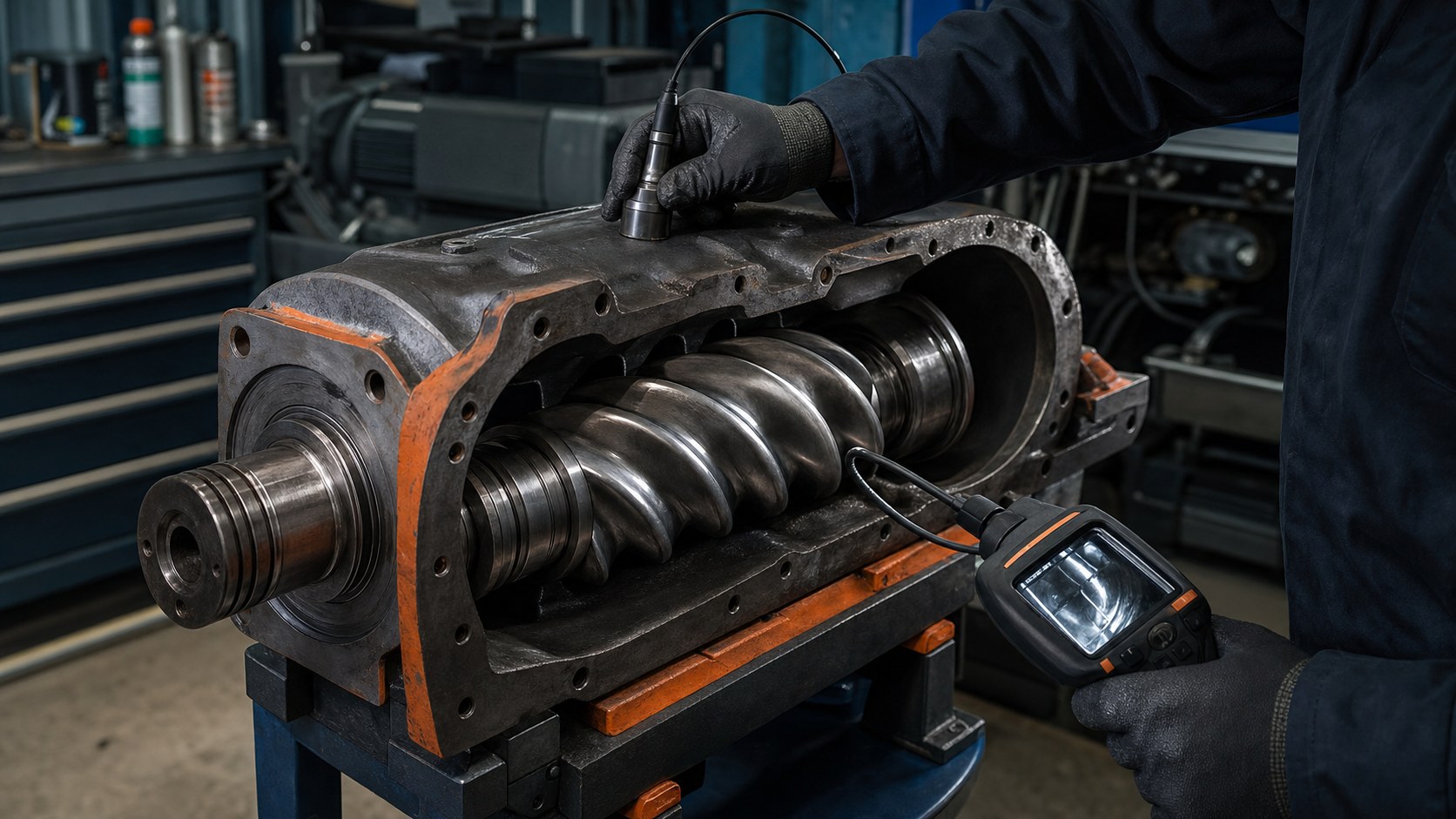

Признаки износа винтового блока

Винтовой блок редко выходит из строя без предупреждения. До серьёзной аварии обычно меняются звук, вибрация, температура, производительность или состав масла. Сложность в другом: те же симптомы дают забитый фильтр, грязный охладитель, неисправный клапан, утечка в сети и неверная настройка давления.

Поэтому диагноз «изношен винтовой блок» нельзя ставить по одному шуму или высокой температуре. Нужны измерения и сравнение с нормальным состоянием конкретной машины.

Что изнашивается внутри

Основные риски связаны с подшипниками, уплотнениями, поверхностями роторов и корпусом. Износ подшипников меняет положение роторов и зазоры. Загрязнение масла или недостаточная смазка ускоряют повреждение. Твёрдые частицы могут поцарапать роторы и корпус, а перегрев — состарить масло и уплотнения.

В маслозаполненном блоке масло охлаждает, смазывает и уплотняет зазоры. Поэтому проблемы масляного контура быстро отражаются на механике.

Первый признак: необычный шум

Свист, гул, скрежет, периодический стук или изменение привычного тона требуют проверки. Но звук нужно локализовать. Источником может быть электродвигатель, муфта, ремень, вентилятор, клапан или трубопровод.

Полезно записать звук в одинаковом режиме работы и сравнить с предыдущей записью. Резкий металлический стук, особенно вместе с ростом вибрации или температуры, — повод немедленно остановить машину по инструкции и не выполнять повторные пуски «для проверки».

Второй признак: рост вибрации

Atlas Copco называет вибрацию одним из надёжных ранних индикаторов износа подшипников, нестабильности роторов, несоосности и дисбаланса. Важен не только общий уровень, но и спектр на характерных частотах.

Одно измерение без базы трудно интерпретировать. Лучше хранить тренд по одинаковым точкам, нагрузке и температуре. Сначала исключают слабое основание, повреждённые виброопоры, муфту, электродвигатель и трубные напряжения.

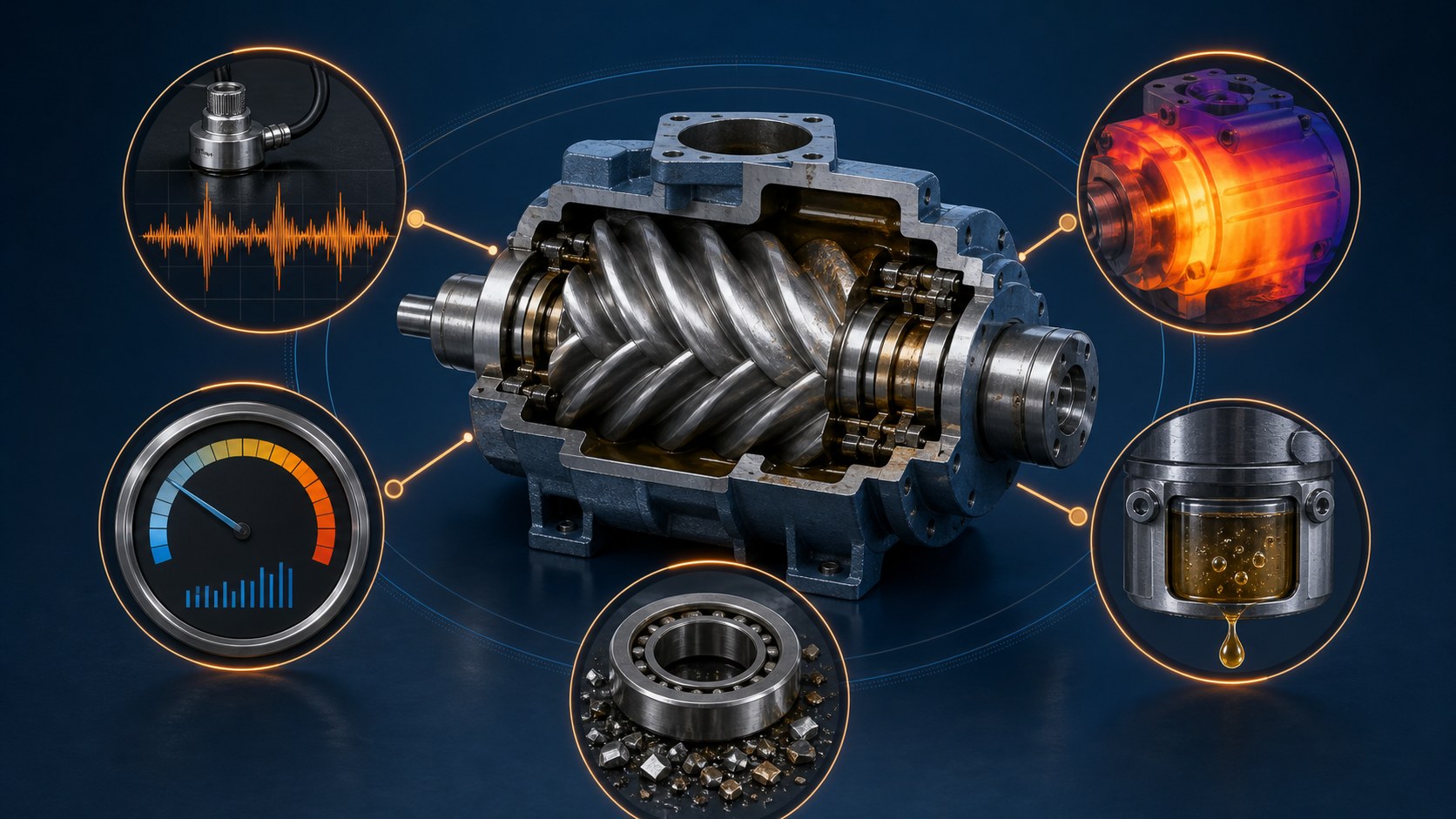

Измеримые симптомы износа: вибрация, нагрев, падение подачи и загрязнение масла

Третий признак: меньше воздуха при том же потреблении энергии

Изношенные зазоры увеличивают внутренние перетечки. Компрессор дольше работает под нагрузкой, а фактическая подача падает. Но похожую картину создают:

загрязнённый входной фильтр;
неполное открытие впускного клапана;
повышенное давление в сети;
забитый сепаратор;
утечки после компрессора;
ошибка датчика;
высокая температура всасываемого воздуха.

Проверяйте FAD или расход в сопоставимых условиях, давление на выходе и удельную мощность, а не только время загрузки.

Четвёртый признак: повышение температуры

Повреждённые подшипники и внутреннее трение выделяют больше тепла. Однако чаще перегрев начинается с грязного охладителя, недостатка масла, неправильной жидкости, неисправного термостатического клапана или плохой вентиляции.

Диагностика должна включать температуру окружающего воздуха, перепад на охладителе, состояние вентилятора, уровень масла и температурную карту корпуса. Не снимайте защитные кожухи на работающей машине, если процедура этого не допускает.

Пятый признак: масло и продукты износа

Анализ масла показывает то, что не видно снаружи. Рост железа, меди, олова или других металлов помогает заметить износ подшипников и поверхностей. Одновременно проверяют вязкость, воду, кислотное число и загрязнение. Одна высокая цифра требует подтверждения: проба могла быть взята грязным инструментом или сразу после ремонта.

Стружка на фильтре, магнитной пробке или в отстойнике — серьёзный сигнал. Не ограничивайтесь заменой масла и фильтра, пока источник частиц не найден.

Шестой признак: унос масла и нестабильное давление

Повышенный расход масла чаще связан с сепаратором, линией возврата, неверным уровнем или режимом работы. Но износ блока и уплотнений тоже может повлиять на баланс системы. Сначала измеряют перепад на сепараторе, проверяют возвратную трубку, клапан минимального давления и уровень.

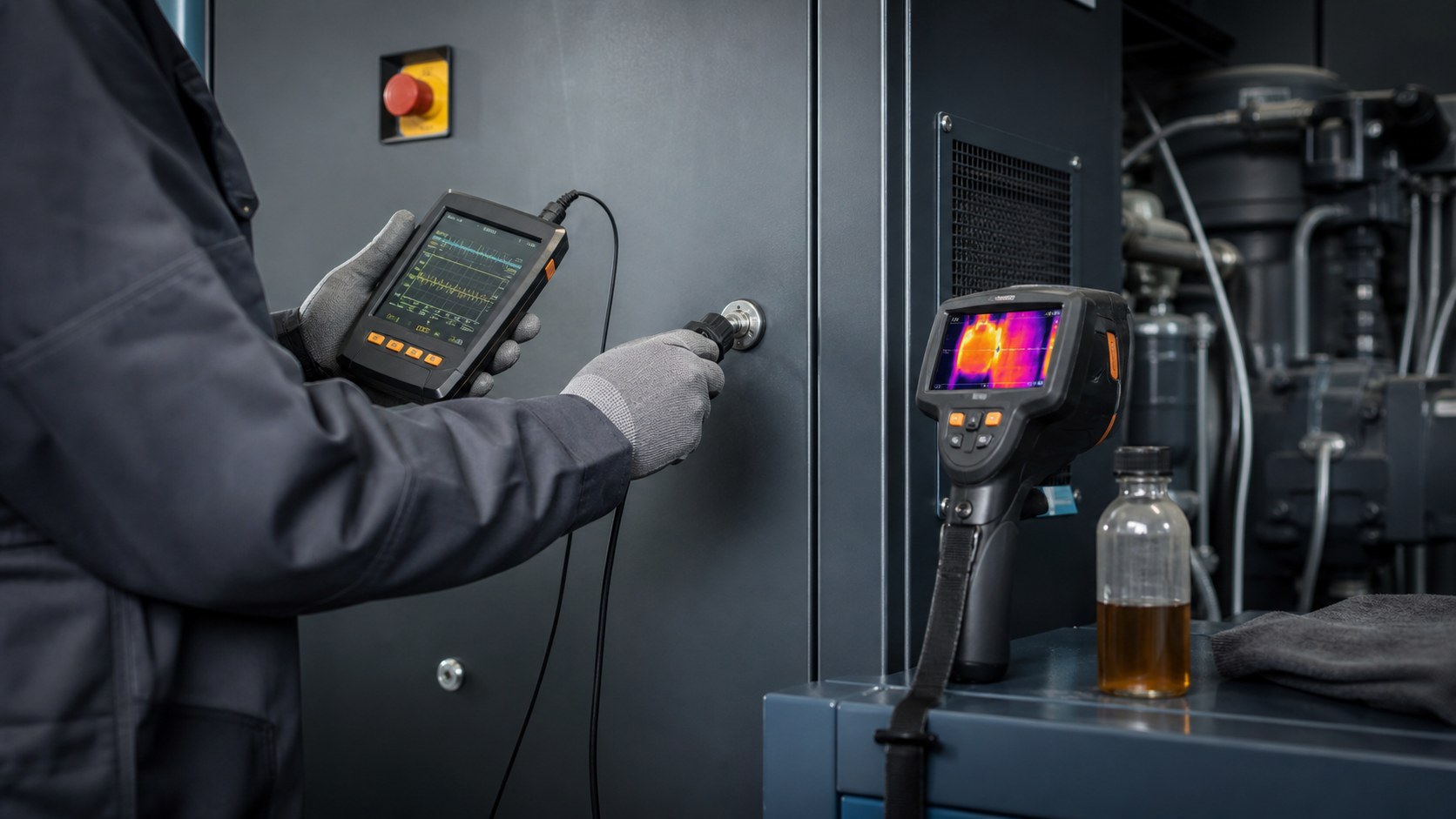

Виброанализ, термография и анализ масла на работающем компрессоре

Как выглядит нормальная диагностика

До решения о ремонте специалист собирает:

историю аварий и обслуживания;
тренды давления и температуры;
фактическую производительность;
ток и мощность двигателя;
вибрацию по контрольным точкам;
термограмму;
анализ масла и осмотр фильтра;
состояние муфты, клапанов, охладителей и сепаратора;
проверку осевого и радиального люфта по сервисной процедуре;
эндоскопию или разборку, если неразрушающих методов недостаточно.

Результатом должен быть не перечень симптомов, а заключение: что неисправно, на чём основан вывод, можно ли работать до плановой остановки и какие риски остаются.

Ремонтировать или менять

Решение зависит от типа блока, повреждения и доступной технологии восстановления. Для части маслозаполненных блоков возможен квалифицированный ремонт с заменой подшипников и уплотнений, измерением зазоров и стендовым испытанием. Для некоторых безмасляных элементов восстановление ограничено из-за покрытий и точности сопряжений.

Сравнивайте не только цену. В смету входят простой, гарантия, срок поставки, ожидаемый ресурс, стендовой протокол и риск повторного снятия.

Коротко: сочетание растущей вибрации, необычного шума, температуры, падения FAD и металлов в масле действительно указывает на проблему винтового блока. Один симптом без исключения внешних причин — ещё не диагноз.
