Как рассчитать производительность компрессора

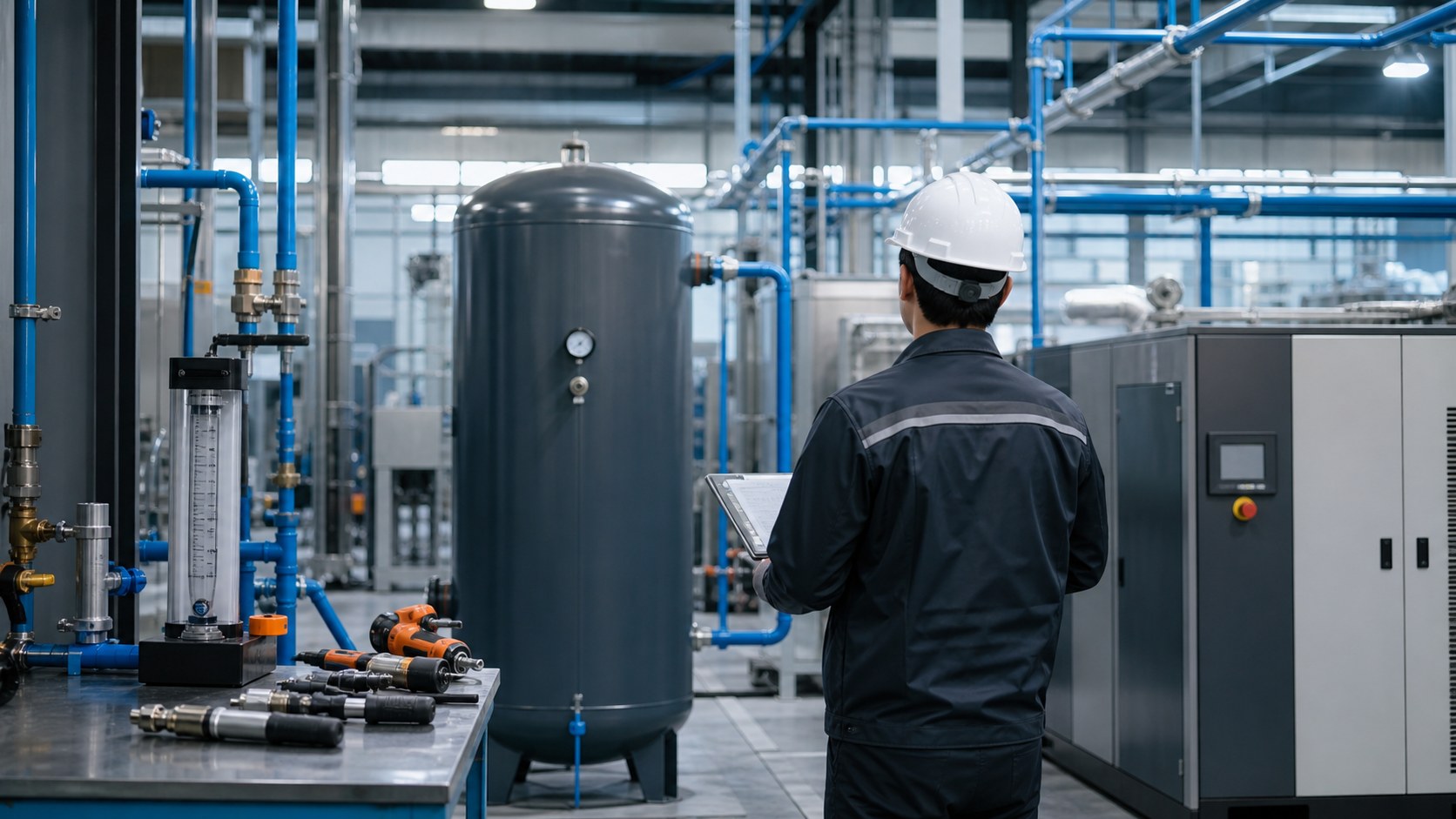

Производительность компрессора выбирают не по мощности двигателя и не по диаметру ресивера. Нужен расход свободного воздуха, который машина реально отдаёт при требуемом давлении. В каталогах этот показатель обычно обозначают FAD — Free Air Delivery.

Главная ошибка — сложить паспортные расходы всех инструментов и добавить большой запас. Получается дорогая станция, которая большую часть времени работает неэффективно. Обратная ошибка — ориентироваться на средний расход и забыть о пиках, утечках и будущем оборудовании.

FAD, рабочий объём и давление

FAD приводит подачу к условиям воздуха на входе и позволяет сравнивать компрессоры по общей методике. Atlas Copco указывает, что измерение производительности выполняют по ISO 1217, а значение зависит от давления и условий.

Не путайте:

• теоретический рабочий объём винтов или цилиндров;
• расход на всасывании;
• фактическую подачу FAD;
• расход сжатого воздуха в трубе;
• нормальный и стандартный объёмный расход с разными опорными условиями.

Сравнивайте предложения только при одинаковом давлении и одинаковой системе пересчёта.

Шаг 1. Составьте список потребителей

Для каждого инструмента, станка и процесса запишите:

• паспортный расход;
• минимальное давление в точке подключения;
• количество;
• длительность одного включения;
• долю времени работы;
• вероятность одновременной работы;
• характер потребления: ровный или импульсный;
• требования к качеству воздуха.

Паспортный расход инструмента лучше подтвердить замером. Изношенная форсунка или неправильно настроенное оборудование потребляет больше.

Шаг 2. Примените коэффициент использования

Базовая расчётная потребность:

Qбаза = Σ(qᵢ × nᵢ × kᵢ),

где qᵢ — расход одного потребителя, nᵢ — количество, kᵢ — коэффициент одновременной работы.

Коэффициент не следует придумывать одинаковым для всего цеха. Для непрерывного процесса он близок к единице. Для ручных инструментов зависит от сменного задания и числа операторов. Для короткого мощного импульса дополнительно оценивают ресивер и допустимое падение давления.

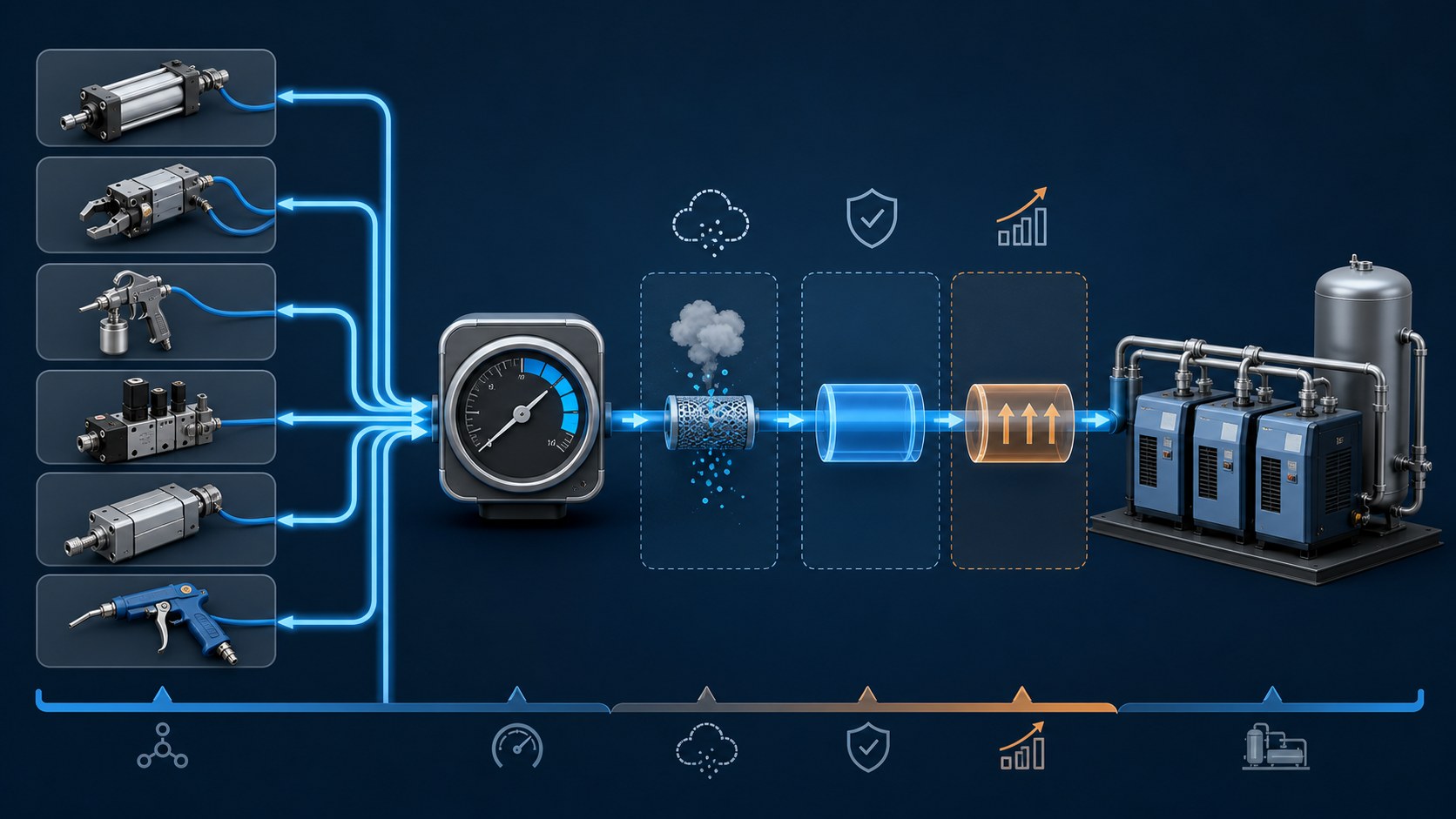

Шаг 3. Добавьте утечки и развитие

Atlas Copco рекомендует учитывать утечки, износ и будущие изменения уже на этапе расчёта. Но запас должен быть прозрачным.

Qтреб = Qбаза × (1 + L) × (1 + G),

где L — доля утечек, G — подтверждённый запас роста.

Не закладывайте 30% утечек как норму навсегда. Для существующей сети их нужно измерить и устранить. Для новой системы принимают целевой уровень и предусматривают программу контроля.

Пример расчёта

В цехе работают:

• три шлифмашины по 0,55 м³/мин, коэффициент одновременности 0,7;
• два пневмопривода по 0,25 м³/мин, коэффициент 0,5;
• технологическая линия 0,80 м³/мин непрерывно.

Базовый расход:

3 × 0,55 × 0,7 + 2 × 0,25 × 0,5 + 0,80 = 2,205 м³/мин.

Добавим 10% на фактические или целевые утечки и 15% на подтверждённое расширение:

2,205 × 1,10 × 1,15 = 2,789 м³/мин.

Искать нужно компрессор или группу компрессоров, которые дают не меньше 2,8 м³/мин FAD при требуемом давлении на выходе с учётом потерь в осушителе, фильтрах и трубопроводе.

Шаг 4. Правильно задайте давление

Каждый лишний бар увеличивает энергозатраты и утечки. Давление компрессора должно покрывать минимальное давление у самого требовательного потребителя плюс реальный перепад:

Pкомпр = Pпотребителя + ΔPосушка + ΔPфильтры + ΔPсеть + диапазон регулирования.

Если одному станку нужно более высокое давление, часто выгоднее отдельный бустер или локальное решение, чем поднимать давление во всём цехе.

Шаг 5. Учтите профиль, а не только максимум

Два производства с пиком 3 м³/мин могут требовать разной станции. Первое потребляет 2,7–3,0 м³/мин круглосуточно, второе большую часть смены держится на 0,8 м³/мин и кратко поднимается до трёх.

Для ровной нагрузки эффективна правильно подобранная базовая машина. Для широкого диапазона полезны частотно-регулируемый компрессор, несколько машин разного размера или грамотное каскадное управление. Слишком большой VSD-компрессор тоже имеет нижний предел эффективного регулирования.

Шаг 6. Не назначайте ресивер «по киловаттам»

Ресивер сглаживает импульсы, уменьшает частоту переключений и даёт системе время реакции. Его объём зависит от величины пикового расхода, продолжительности импульса, допустимого падения давления и алгоритма управления компрессором.

Для точного расчёта нужны начальное и конечное абсолютные давления, температура и требуемое время. Простое правило «литров на киловатт» годится только как грубая проверка, но не как проект.

Как проверить существующий компрессор

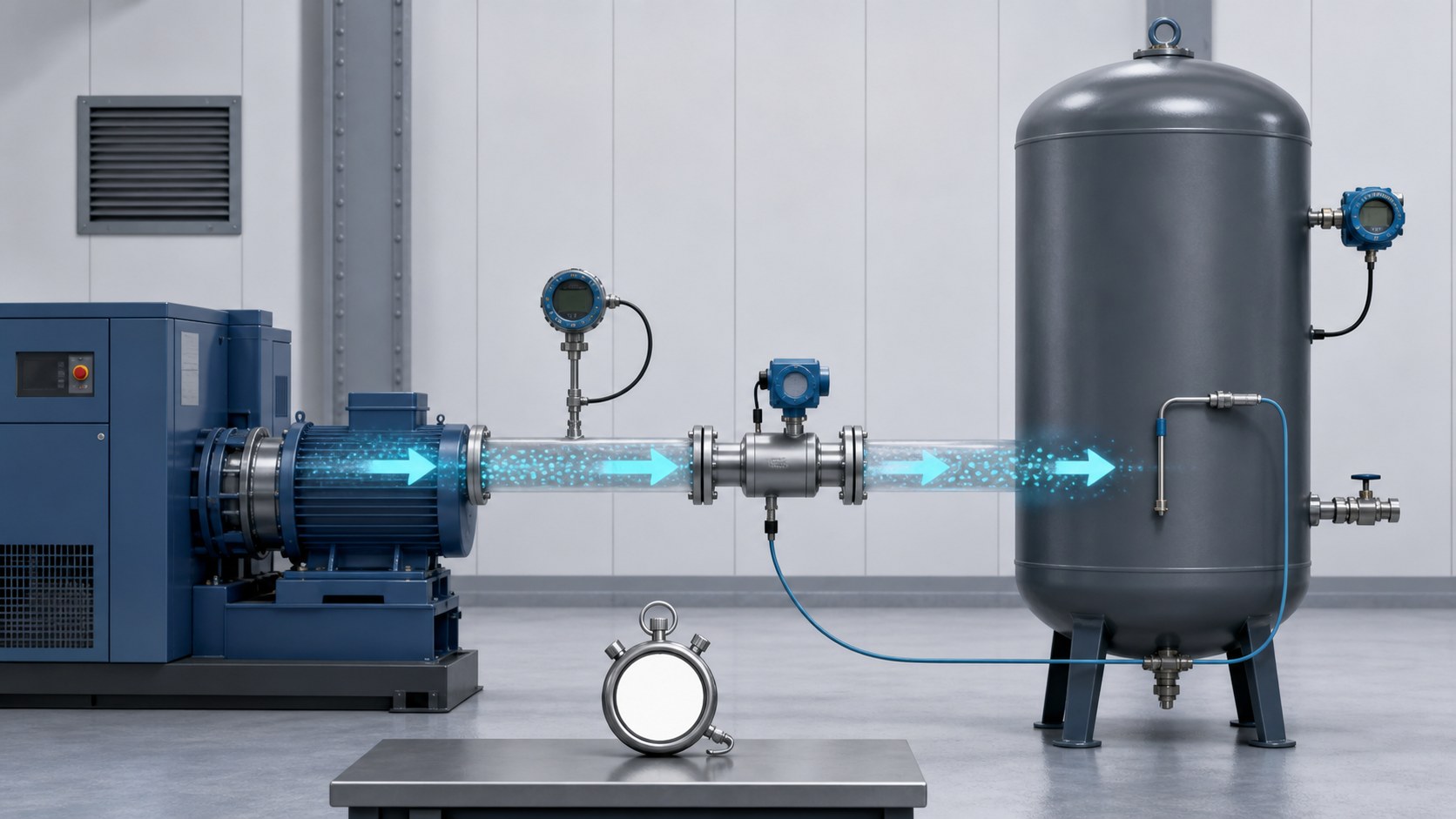

Лучший способ — измерить расход калиброванным расходомером в репрезентативный период. Дополнительно смотрят давление, температуру, мощность и долю времени под нагрузкой.

При отсутствии расходомера возможен ориентировочный тест по заполнению известного ресивера, но его точность зависит от температуры, абсолютного давления, подключённого объёма сети и отсутствия потребления. Для ответственного решения тест выполняет специалист по согласованной методике.

Один компрессор или несколько

Несколько машин дают резерв и лучше подстраиваются под сменный профиль, но требуют управления и обслуживания. Критичное производство обычно оценивает схему N+1: при остановке одной машины оставшиеся поддерживают необходимый минимум. Цена резервирования сравнивается со стоимостью простоя.

Какие данные отправить для подбора

Приложите список потребителей, суточный график расхода, требуемое давление и качество воздуха, условия в компрессорной, планы расширения и требования к резерву. Если станция уже работает, полезны недельные тренды давления, расхода и мощности.

Коротко: рассчитайте одновременный расход, добавьте измеренные утечки и обоснованный рост, затем подберите FAD при нужном давлении. Мощность двигателя и объём ресивера сами по себе производительность не определяют.

FAQ

Как перевести л/мин в м³/мин

Разделите значение в литрах в минуту на 1000. Например, 750 л/мин = 0,75 м³/мин. Убедитесь, что оба значения приведены к одинаковым условиям.

Нужно ли добавлять 20–30% запаса

Не автоматически. Разделите запас на утечки, подтверждённое расширение и резервирование. Тогда его можно проверить и пересмотреть.

Почему компрессор по каталогу не держит давление

Возможны завышенный расход, утечки, потери в фильтрах и сети, высокая температура всасывания, неверное сравнение единиц или снижение фактической подачи. Нужен замер FAD и профиля потребления.
